КВАНТ-ШКИВ-II

НЕСООСНОСТЬ ШКИВОВ

Назначение и область применения:

Несоосность шкивов ременных и цепных передач всегда приводит к повышенной аварийности, износу (обрыву) ремней и шкивов, увеличению вибрации и шума, и как следствие, выходу из строя подшипниковых опор. Несоосность – основная причина снижения объема и качества продукции любого предприятия. Система Квант-Шкив-II предназначена для лазерной центровки (определяет несоосность) цепных и ременных передач, оптической проверки плоскостей и направляющих фундаментов, а также может использоваться как строительный лазерный уровень. Система позволяет сократить время выполнения операции по центровке и определить несоосность шкивов, а после устранения несоосности проверить натяжение ремней. Основные достоинства: точность устранения несоосности не зависит от калибровки излучателя, максимальное расстояние до 30м, диаметр и толщина шкивов не имеет значения.

Особенности «Квант-Шкив-II»:

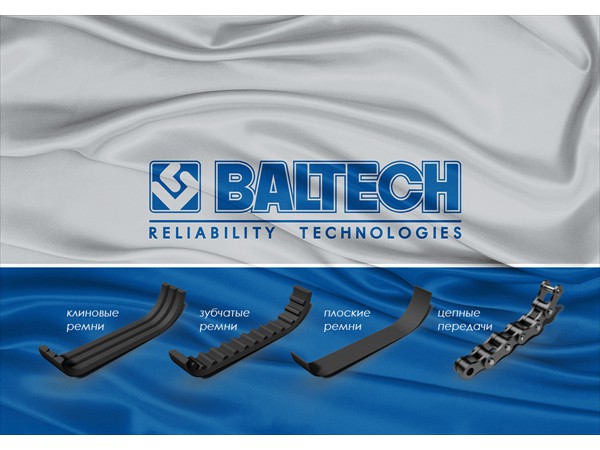

  • подходит для любых типов шкивов, ремней, цепей
  • простой и легкий в работе,
  • обслуживается одним специалистом,
  • высокая точность,

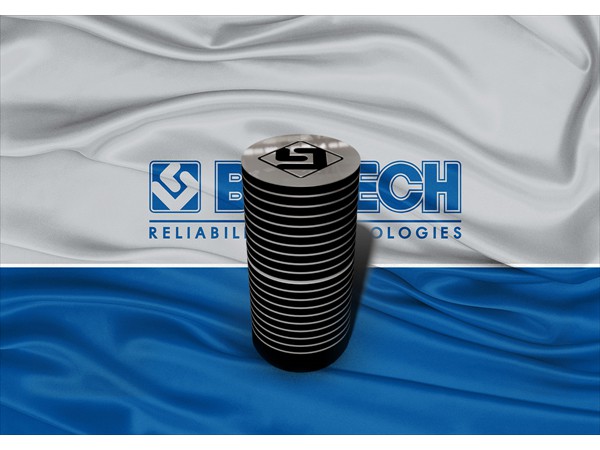

  • использование градуированных магнитных меток для оптической проверки плоскостности фундаментов и направляющих,
  • высокая эффективность по сравнению с прочими системами, определяющих несоосность

Легко устраняется любая несоосность:

  • параллельная несоосность,
  • угловая несоосность,
  • параллельно-угловая несоосность

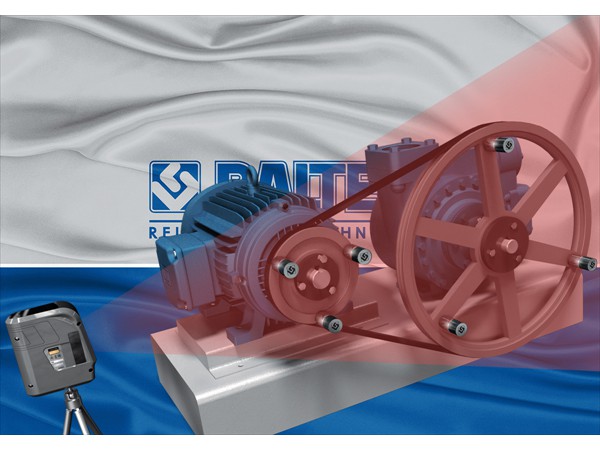

В отличие от всех известных систем, лазерный блок не устанавливается на шкивы, а излучает независимую плоскость, что позволяет первоначально проверить качество посадки шкива на рабочем колесе (определить несоосность), а затем качественно и точно выставить шкив привода (электродвигателя). Шкив привода регулируется, пока плоскость по всем шести меткам не совпадет с плоскостью рабочего колеса. Устранив несоосность с помощью калиброванных пластин, необходимо проверить натяжение ремней (приспособление в комплекте). Центровка окончена.

Аккумуляторы облегчают работу специалиста в отличие от приборов, работающих на батарейках.
Устранив несоосность 30 вентиляторов (ручейковые ремни) кирпичного завода за 2 года получена экономическая эффективность в 330000руб за счет уменьшения затрат на запасные части, экономии электроэнергии и уменьшения времени простоя оборудования.

Комплект поставляется в небольшом кейсе, удобном для транспортировки.


Технические характеристики



Диаметр шкивов Не ограничен
Мощность лазера меньше 1мВ
Класс лазера 2
Длина волны ( красный ) меньше650 нм
Точность +0,5мм/м
Диапазон самовыравнивания меньше + 5°
Время выравнивания
Питание 3 батареи АА(LR6)1,5В
Рабочая температура -10°С…+55°С
Температура хранения -20°С…+60°С
Масса 460г

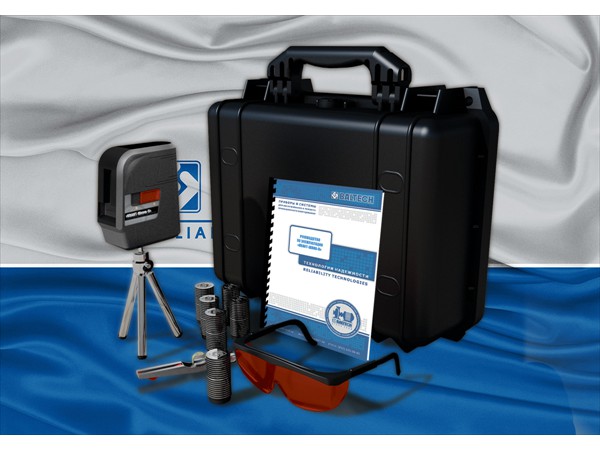

КОМПЛЕКТ ПОСТАВКИ



Излучатель с микрометром 1 ШТ.
Магнитные метки 6 ШТ.
Штатив 1 ШТ.
Очки со светофильтром 1 ШТ.
Кейс 1 ШТ.
Инструкция по эксплуатации 1 ШТ.
