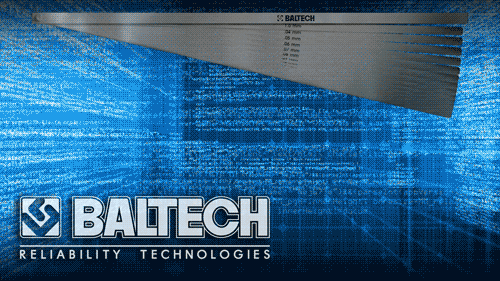

НАБОРЫ ЩУПОВ СЕРИИ BALTECH FG
ЩУП, ЩУПЫ ИЗМЕРИТЕЛЬНЫЕ

Набор щупов (щуп) изготавливается из закаленной, нержавеющей стали или латуни. Щупы измерительные предназначены для замеров зазоров в различных областях, например, для моторостроения, регулировки зазоров клапанов, радиального зазора подшипников и при проведении работ по центровке оборудования (определение раскрытия полумуфт и точного определения вида «мягкой лапы») и пр. Наборы щупов (щуп) поставляются в исполнениях длиной 75, 100, 150, 200, 300, 500, 1000мм. Возможна поставка лент толщиной от 0,01 до 2,0мм для изготовления щупов, а также одиночных щупов измерительных по заказу (с держателем). Форма измерительных щупов может иметь цилиндрическую или коническую форму.

Преимущества использования набора щупов (щуп):

  • простота использования;
  • высокая точность измерений.

Набор щупов (щуп) - нормальные калибры, которые представляют собой калиброванные пластины определенной толщины. Щуп используют для контроля зазора между плоскостями или образующими криволинейной формы. Щупы измерительные нужны для измерения очень малых расстояний (например, чуть толще листа бумаги). Щуп может быть плоский или клиновой.

Щуп может выпускаться в виде наборов пластинок разной толщины в одной обойме. Применяется щуп отдельно или в различных сочетаниях. Измерения проводятся по принципу «проходит – не проходит». В измеряемый зазор вводят одну за другой пластинки, входящие в набор щупов, пока не наступит момент, при котором одна из пластинок едва входит в зазор, а следующая уже не входит. Клиновой щуп осторожно вдвигают в зазор до тех пор, пока он не остановится, после чего считывают указанную на лицевой поверхности щупа его толщину.


Технические характеристики в таблице – щупы, наборы щупов, измерительные щупы

Наборы стандартных и длинных щупов серии BALTECH FG
Набор 8шт
0,05-0,5 мм
Набор 13шт
0,05-1 мм
Набор 20шт
0,05-1 мм
Набор 20шт
0,1-2 мм
L, мм
BALTECH FG-81 BALTECH FG-131 BALTECH FG-201 BALTECH FG-201-2 1000
BALTECH FG-82 BALTECH FG-132 BALTECH FG-202 BALTECH FG-202-2 500
BALTECH FG-83 BALTECH FG-133 BALTECH FG-203 BALTECH FG-203-2 300
BALTECH FG-84 BALTECH FG-134 BALTECH FG-204 BALTECH FG-204-2 200
BALTECH FG-85 BALTECH FG-135 BALTECH FG-205 BALTECH FG-205-2 150
BALTECH FG-86 BALTECH FG-136 BALTECH FG-206 BALTECH FG-206-2 (21шт)
BALTECH FG-207-2 (32шт)
100
Набор 6шт
0,1-0,4 мм
Набор 7шт
0,1-0,5 мм
Набор 10шт
0,1-1,0 мм
Набор 11шт
0,05-0,8 мм
L, мм
BALTECH FG-87 BALTECH FG-137 - - 75
