Назначение и область применения

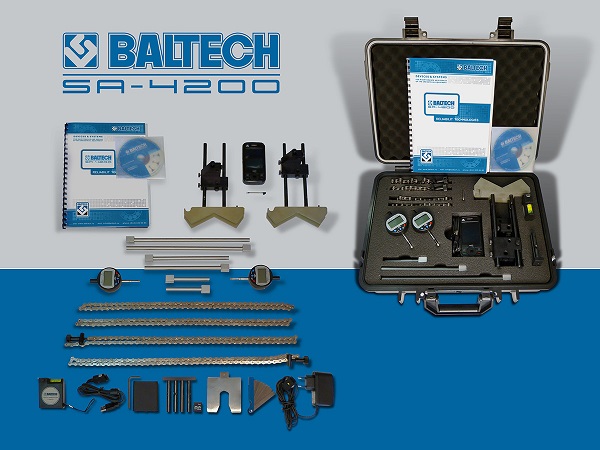

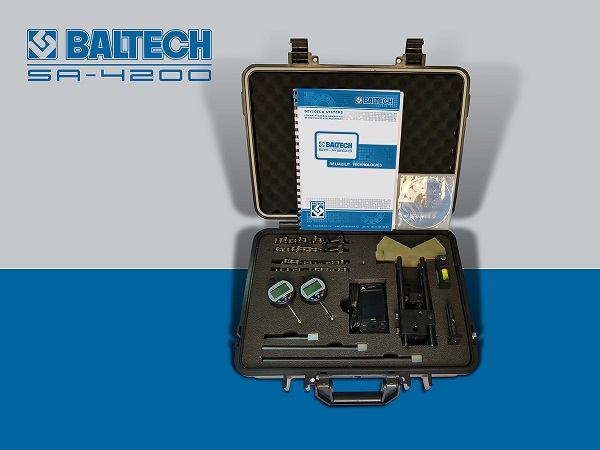

Новая система «BALTECH SA-4200» - это четкое центрирование валов основных и вспомогательных механизмов при проведении ремонтных и наладочных работ на предприятиях во всех отраслях промышленности. Для точного центрирования валов и выставления индикаторов при проворачивании роторов, устройство снабжено рулеткой с жидким уровнем. Карманный персональный компьютер со встроенной фотокамерой может применяться для решения других задач Вашего отдела.

Прибор решает следующие задачи:

• Центрирование валов горизонтальных механизмов
• Проверка и устранение «мягкой лапы» перед центрированием валов
• Учет теплового расширения при центрировании валов
• Учет всплытия вала на масленом клине (центрирование валов в подшипниках скольжения)
• Учет прогиба выносной штанги (центрирование валопроводов)
• Центрирование валов механизмов с промежуточными валами
• Центрирование валов вертикальных механизмов
• Выбор удобного метода центрирования: радиально-осевой или обратных индикаторов
• Фотоотчет (встроенный цифровой фотоаппарат в КПК)

Процедура центрирования включает всего 3 шага:

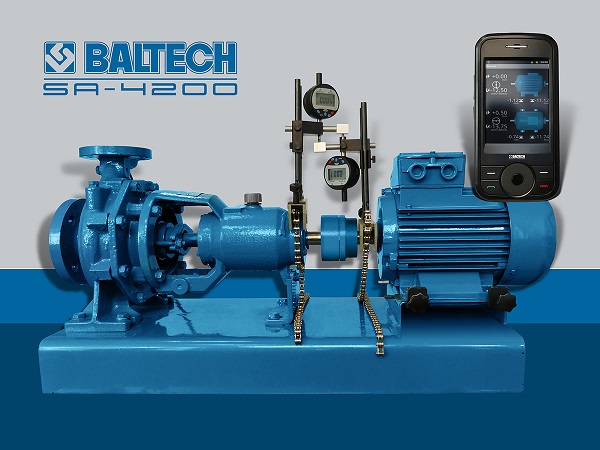

1. Установите измерительную часть на валы или муфту с помощью комплектов крепежа
2. Измерьте и введите расстояния А, В, С, R (проверьте и устраните «мягкую лапу»)

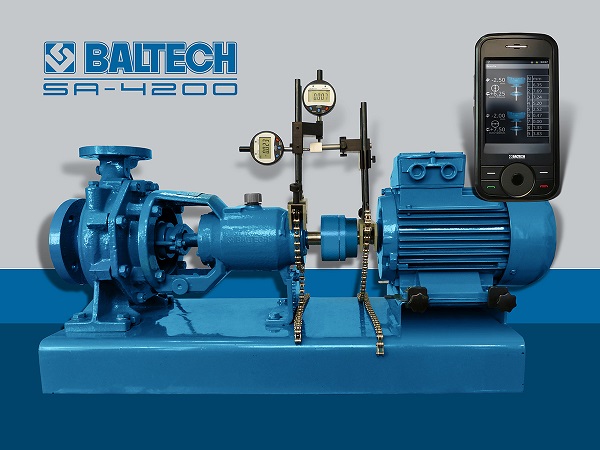

3. Проверните валы через положения 9-0-3 часа в любой последовательности и зафиксируйте измеренные значения в каждом положении

После занесения данных, получите значения и выполните центрирование, а также коррекцию по опорам в вертикальной и горизонтальной плоскости.
