Согласно концепции «Технологии надежности» любой специалист должен провести измерение вибрации агрегата, быстро определить общее техническое состояние, выявить с высокой достоверностью все виды дефектов и провести виброналадочные работы (например, балансировку в собственных опорах).
Анализ измеренной вибрации (1 и 2-х канальное)
Временные сигналы и колебания динамического (роторного) оборудования позволяют определить повреждения в низкооборотных машинах, градирнях, редукторах и прочих агрегатах.
Вибродиагностика (1 и 2-х канальное)
Быстрое преобразование Фурье (БПФ анализ) – анализ спектра огибающей выполняется для вибродиагностики технического состояния машин и механизмов, подшипников качения, а также зубцовых частот и дефектов редукторов.
Балансировка в полевых условиях (1,2,3 и 4-х плоскостная)
Расцентровка и дисбаланс являются самыми часто появляющимися видами дефектов, основными источниками разрушающей низкочастотной вибрации.

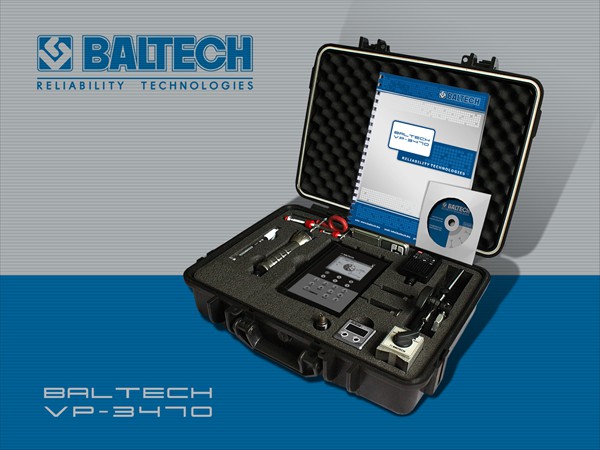

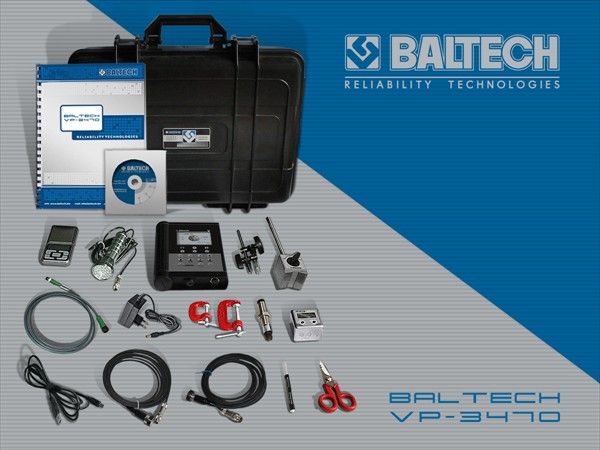

С помощью 2-х каналов вы можете быстрее выполнить эффективную динамическую балансировку в двух плоскостях любого типа механизмов (возможно до 4-х плоскостей). С помощью виброанализатора – балансировщика BALTECH VP-3470 вы можете устранить дисбаланс за 30-40 минут, используя из комплекта лазерный тахометр, инклинометр и весы для балансировочных масс.
Помните, что неуравновешенность роторов является одной из самых разрушительных сил, как и расцентровка осей валов и муфтовых соединений.
Вследствии дисбаланса всегда появляется комплекс проблем:
- Быстрый износ подшипниковых узлов,
- Увеличение общего уровня вибрации (ослабление всех кинематических связей),
- Увеличения шума (аттестация рабочих мест персонала),
- Снижение КПД (коэффициента полезного действия) механизма,
- Поломка опор механизмов (трещины на лапах),
- Ускоренное загрязнение и износ смазочных материалов,
- Поломка валов, муфт и сопряженных деталей,
- Увеличение потребления электроэнергии (увеличение нагрузок до 15%)
Всего три шага балансировки:
Измерение вибрации – Расчет балансировочных грузов – Установка рассчитанных грузов.
Какие механизмы вы можете балансировать?

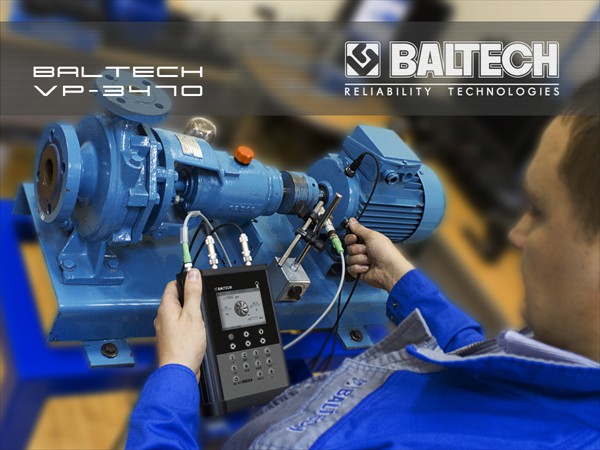

Все типы вращающихся (роторных) механизмов можно балансировать системой BALTECH VP-3470 без разбора механизмов: вентиляторы, дымососы, градирни, турбины, компрессоры, электродвигатели, насосы (по полумуфтам) и прочее. Вы можете отбалансировать любое динамическое оборудование, главное условие – это наличие доступа к ротору механизма, на который вы устанавливаете балансировочные грузики.
Дополнительно данную систему вы можете использовать, как новая измерительная система для старых балансировочных станков на вашем предприятии.
Измерение вибрации при проведении балансировки в собственных опорах может выполняться по 1…4 плоскостям и 1…16 точкам измерения вибрации. Виброанализатор позволяет Вам сразу по спектру вибрации определить причины: 1хFоб – дисбаланс, 2хFоб – расцентровка.
Все типы трендов, протоколы и отчеты по виброконтролю и балансировки вы можете сохранять в программном обеспечении BALTECH Expert.

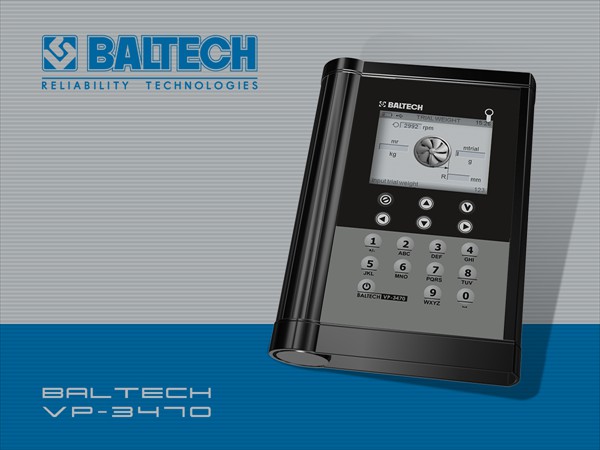

Функциональные возможности BALTECH VP-3470:
- Измерение вибрации и анализ (2 вибрационных канала, 1 тахометрический канал)
- Виброконтроль: измерения общего уровня вибрации (виброперемещение, виброскорость, виброускорение, СКЗ, амплитуда, эксцесс)
- Тахометр
- Фазометр
- Стробоскоп
- Балансировка (до 4-х плоскостей, до 16 точек измерения вибрации, пробный пуск)
- Предварительный расчет пробного груза
- Расчет угла и массы балансировочного груза
- Осциллограф (режим измерения временных сигналов)
- Спектральный анализ сигналов
- БПФ спектральный анализ огибающей
- Передача измеренных данных в программное обеспечение BALTECH Expert для ведения баз данных по состоянию оборудования, анализа данных, прогнозирования, диагностики и формирования отчетов
BALTECH Expert - Программное обеспечение для анализа состояния машинного оборудования (только для максимальной комплектации).
BALTECH Expert является комплексной экспертной программой мониторинга, диагностики и анализа состояния оборудования и предназначено для работы с переносными приборами и системами центровки валов серии «КВАНТ», вибродиагностики и балансировки серии BALTECH VP, контроля температуры серии BALTECH TR.
Возможности программного обеспечения BALTECH Expert:
- многоуровневое конфигурирование базы данных
- создание маршрутов
- ввод данных вручную
- вибромониторинг ISO 10816, 25364, 30576 и др.
- установка порогов
- анализ и тренды уровней вибрации, спектров, временных сигналов вибрации, любых скалярных величин
- анализ и диагностика по всем уровням иерархии
- обработка термограмм
- формирование отчетов по всем типам измерения (вибрация, центровка, балансировка)
